一、冰水沖擊試驗箱產品功能
本冰水沖擊試驗箱產品適用于產品在運輸、貯存或使用期間可能遭受不同的環境溫度下沖水，這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪等條件下檢驗其產品性能指針及質量管理用。
二、符合標準
可滿足國家標準VW80000:2009中9.12有浪涌水的溫度沖擊試驗（也稱冰水沖擊試驗箱）。
| 三、主要技術參數 | |
| 內箱尺寸 | 1000×1000×1000mm（W*D*H） |
| 外箱尺寸 | 約1800×1450×1965mm（W*D*H）以實際尺寸為準 |

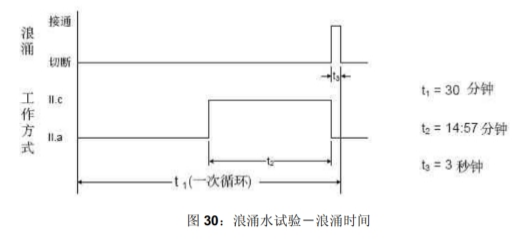

| 試驗實施 |  將試驗加熱到試驗溫度。按照圖30對試件循環浪涌。必須對試件整個寬度進行浪涌 |
| 循環持續時間 | 30分鐘 |
| 高溫箱溫度范圍 | RT+10～150℃ |
| 浪涌水溫度范圍 | 0℃～+4℃ |
| 浪涌介質 | 管道水加3%重量百分比的亞利桑拉灰（需方自備），細度按照ISO12103-1，必須保證不斷混和 |
| （需方自備） | |
| 試驗用水 | 去子離水（需方自備） |
| 浪涌時間 | 3秒鐘 |
| 水流量 | 3L～4L，每次浪涌/每個噴嘴 |

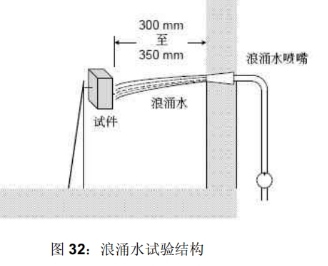

| 噴嘴到試樣的距離 | 300～350mm |
| 噴嘴數量 | 1套 |
| 試驗循環次數 | 100次 |
| 溫度分辨率 | 0.1℃ |
| 溫度波動度 | ±0.5℃ |
| 溫度均勻度 | ±2℃ |
| 噴嘴距樣品距離 | 300～350mm |

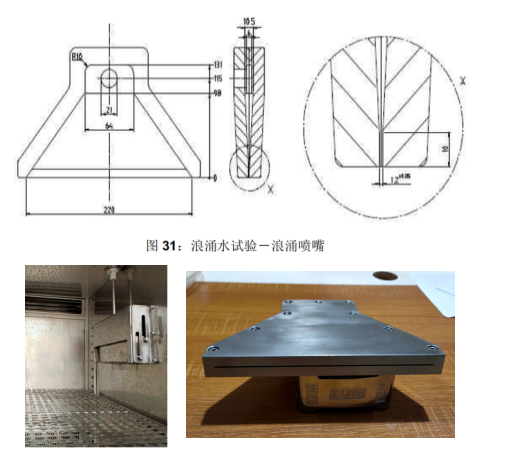

| 噴嘴 |
|
內箱結構 | |
| 四、設備構造 | |
| 試驗樣品固定 | 冰水沖擊試驗箱底部采用槽鋼焊接成網狀結構，上表面鋪設鋼板供安裝電動機，冰水沖擊試驗箱右側板開孔加強處理供安裝樣品固定架，試驗室內箱底部采用槽鋼焊接與底座連接支撐，上面鋪設1.2mm厚鋼板加強供安裝發電機用，鋼板焊接到試驗箱內膽外壁。 |
| 箱體材質 | 內箱材質：SUS316#不銹鋼 1.2mm厚； |
| 外箱材質：SUS304#不銹鋼1.0mm厚； | |
| 控制箱和測試箱為整體式； | |
| 試驗箱底部回收噴淋用水； | |
| 噴淋擺管位于試驗箱中間位置，采用單邊固定方式； | |
| 測試孔 | 1個，直徑50mm，電源與插座用戶自備 |
| 箱門 | 雙開門；防爆把手 |
| 觀察窗 | 門上有視窗，視窗中配有刮水器 |
| 照明 | 室內照明燈 |
| 配電控制柜 | 總電源斷路器、人機界面控制器、配電板、散熱風機、超溫保護器、水泵。 |
| 回水系統 | 采用底部回收循環使用，從而達到節約用水 |
| 泥水供給系統 | 采用SUS316#不銹鋼制作泥水供應水箱，配合泥水防結晶攪拌裝置、泥水供水水泵及供水管調壓裝置，保證恒壓恒流供應噴淋 |
| 泥水補充 | 采用手動補水方式，將調制好的泥水直接導入泥水箱即可 |
| 管道清洗系統 | 為防止管道泥土結晶導致堵塞，試驗結束后自動啟動清水供水，將管道內泥土清洗干凈，專業清水供水電磁閥 |
| 清水供應 | 直接與自來水管連接即可，要求供水壓力≧2kgf/cm2 |
| 泥水配制（需方自備） | 使用泥水為3%亞利桑那粉 （注：若客戶需用介質去離子水做測試，請自備純水機1臺） |
| 五、電氣控制系統 | |

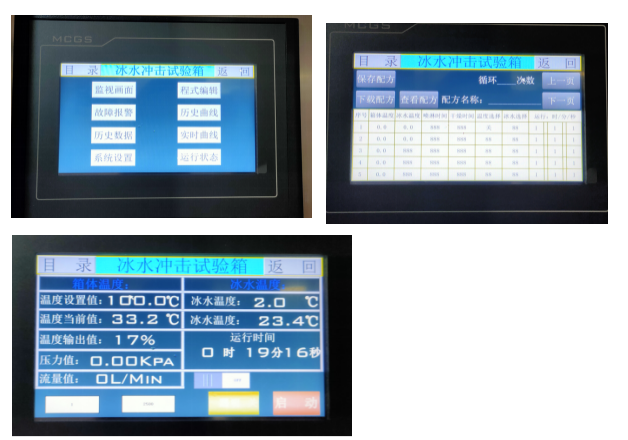

| 控制器 | 液晶顯示觸摸屏控制器 |
| 分別噴淋周期、水泵動作、清洗動作等 | |
 | |
| 制冷系統 | 采用法國泰康壓縮機 |
| 通訊 | USB通訊接口 |
| 運行方式 | 程式方式 / 定值方式 |
| 設定方式 | 中/英文介面、觸摸式輸入 |
| 六、安全保護裝置 | |
| 噴淋水泵 | 超載，短路保護 |
| 電源 | 漏電保護，超載及短路保護 |
| 攪拌電機 | 超載，短路保護 |
| 儲存環境要求 | 設備環境溫度應保持0℃～+35℃以內 |
| 安裝場地要求 | 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 |
| 試樣限制 | 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
| 供電條件和電源 | AC380V±10%V（三相五線）； |
| 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 | |
| 保護地線接地電阻小于4Ω | |
| 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源； | |
| 使用環境條件 | 環境溫度為+25℃、相對濕度≤85%R.H、試驗箱內無試樣條件下測得的數值。 |
七、主要配制清單
| NO | 品名 | 產地 | 單位 | 數量 |
| 1 | 觸摸屏 | MCGS | 個 | 1 |
| 2 | PLC模塊 | 信捷 | 套 | 1 |
| 3 | PLC控制系統 | 本公司自主開發 | 套 | 1 |
| 4 | 噴淋滴嘴 | 自制 | 套 | 1 |
| 5 | 斷路器 | 正泰 | 套 | 1 |
| 6 | 排風扇 | 臺灣 | 套 | 1 |
| 7 | 限溫器 | 中國 | 個 | 1 |
| 8 | 循環水泵 | 淩霄泵業 | 個 | 1 |
| 9 | 攪拌電機 | 雨田 | 個 | 1 |
| 10 | 交流接觸器 | 正泰 | 套 | 1 |
| 11 | 熱超載繼電器 | 正泰 | 套 | 1 |
| 12 | 中間繼電器 | 日本OMRON | 套 | 1 |
| 13 | 蜂鳴器 | 臺灣天得 | 個 | 1 |
| 14 | 帶燈自鎖開關 | 紅波 | 套 | 1 |
| 15 | 燈 | 國產優質 | 個 | 1 |
| 16 | 保險管 | 國產優質 | 套 | 1 |
| 17 | 壓縮機 | 法國泰康 | 個 | 1 |
| 18 | 制冷系統 | 本公司開發 | 套 | 1 |
