產品介紹

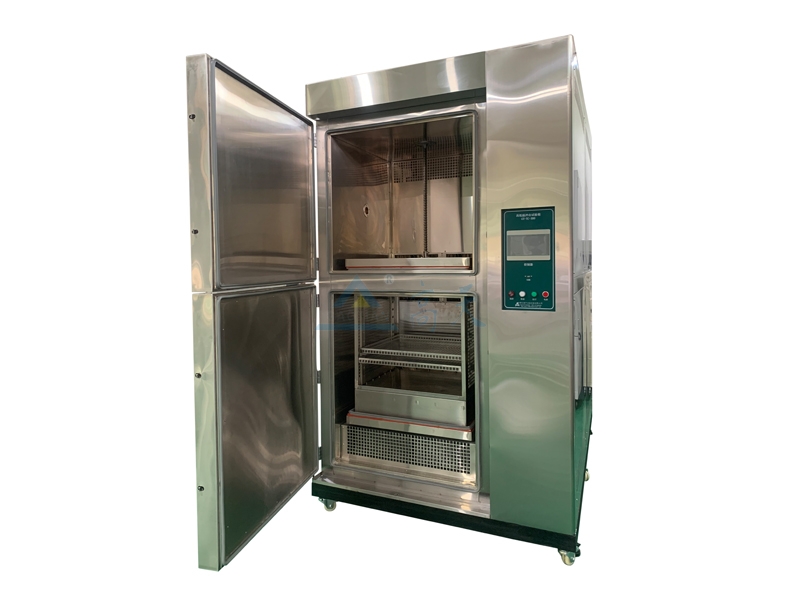

產品名稱：高低溫沖擊試驗箱

產品型號：GT-TC-80Z

本系列高低溫沖擊試驗箱適用于電工電子產品，電子零部件的冷熱交替沖擊試驗。

適用標準：產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準。

高低溫沖擊試驗箱控制方式

利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風系統快速快速送到試驗槽內，從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。

高低溫沖擊試驗箱技術參數

溫度沖擊范圍	高溫60℃～+150℃
溫度沖擊范圍	低溫-40℃～-10℃
預熱溫度范圍	＋60℃ ～＋180℃
高溫槽升溫時間	RT（室溫）～＋180℃≤40min（室溫在＋10～＋30℃時）
預冷溫度范圍	－10℃～－55℃
低溫槽降溫時間	RT（室溫）～ -55℃≤35min（室溫在＋10-- ＋30℃時）
溫度波動度	±1.0℃
溫度均勻度	±2.0℃
轉換時間	≤8S
沖擊歸復穩定時間	－40-- ＋150℃為5min內.

高低溫沖擊試驗箱產品結構

內部尺寸	W500×H400×D400 mm
內箱材質	霧面不銹鋼板（SUS#304）
外箱材質	鋼板烤漆或304不銹鋼
保溫材質	a.高溫槽：硅酸鋁保溫棉.
保溫材質	b.低溫槽：高密度PU發泡.
箱門	上、中、下箱單片門,左開.
	a.嵌入式平面把手.
	b.后鈕:SUS#304.
	c.硅膠發泡膠條.
試料置放架	a.中間測試室.
	b.承重不大于5KG.
	c.不銹鋼SUS#304內箱.
加熱系統	鰭片式散熱管形不銹鋼電熱器.
	1.高溫槽 9 KW.
	2.低溫槽 6 KW.
運風循環系統	1.馬達.
	2.不銹鋼加長軸心.
	3.多翼式扇葉（SIROCCO FAN）
	4.特殊設計之風扇強制送風循環系統.

冷凍系統

采用多段自動負載容量調整技術，更高效，更節能。

壓縮機	法國泰康全封閉式壓縮機
冷凝器	風冷式冷凝器
蒸發 器	鰭片式多段自動負載容量調整
膨脹閥	丹麥丹佛斯進口組件
冷媒	美國進口最新環保冷媒R404A
制冷輔助件	干燥劑（丹麥）, 油分離器（美國）, 冷媒視窗（丹麥），電磁閥（日本），過濾器（日本），壓力控制器（韓國），截止閥（意大利）等制冷配件均采用進口件

保護裝置

· 過零點閘流體功率控制器

· 加熱空焚保護開關

· 壓縮機超壓保護開關

· 壓縮機過載過流保護開關

· 缺相保護開關

· 無熔絲過載保護器

· 加熱快速保險

主控制器

自主研發控制器，中英文7寸顯示屏，高對比附可調背光功能之大型LCD液晶顯示控制器。

1. 控制器規格:a.精度:溫度±0.1℃＋1digit.

b.分辨率:溫度±0.1.

c.具有上下限待機及警報功能.

d.溫度入力信號 T型.

e.P.I.D控制參數設定,P.I.D自動演算。

2.畫面顯示功能:a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項.

b.溫度設定（SV）與實際（PV）值直接顯示.

c.顯示故障狀態及說明故障排除方法.

d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.

e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.

f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.

g.屏幕可作背光調整.

h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.

3.程序容量及控制功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).

b.可重復執行命令:每一個命令可達999次.

c.SEGMENTS時間設定0--99Hour59Min.

e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.

f.程序執行時可實時顯示圖形曲線.

g.具有預約啟動及關機功能.

h.具有日期,時間調整功能.

主要組件

○ 交流接觸器：法國

○ 熱繼電器：臺灣

○ 交流繼電器：法國

○ 時間繼電器：臺灣

○ 控制器：自主研發

○ 超溫保護器：臺灣

○ 電源總開關：臺灣

○ 固態繼電器：臺灣

○ 按鈕開關：臺灣

○ 干燒保護器：意大利

補充說明

使用電壓：AC3￠5W 380V 50/60HZ. 總功率24KW

電壓變動充許值 : 定格電壓的±10%.

使用環 境：允許使用環境 : 0 ~ 30℃

性能保證環境 : 5 ~ 25℃

自然排水口:間接排水管 : VP30 1根

排水管中途不得有凸起，房屋地面不得有極端的傾斜；排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）；儀器周?chē)?0CM內不可放置其他物品。

高低溫沖擊試驗箱基本配置表

名稱	品牌	產地
溫度控制器	U-700	自主研發
交流接觸器	施耐德	法國
熱繼電器	施耐德	法國
固態繼電器	美格爾	中國
中間繼電器	歐姆龍	日本
傳感器	敏揚	臺灣
加熱管	臺德	臺制
時間繼電器	歐姆龍	日本
欠逆相繼電器	安良	臺灣
高壓開關	丹弗斯	丹麥
電磁閥	丹弗斯	丹麥
無熔絲開關	士林	臺灣
制冷劑	霍尼韋爾	美國
按鈕開關	瑞達	臺灣
冷凍油	冰熊	英國
液漲式氣體開關	RAINBOW	韓國
蒸發壓力調節閥	丹弗斯	丹麥
馬達	翊正	臺灣
壓縮機	泰康	法國
板式換熱器	哈雷	寧波
油分離器	愛默生	美國
冷凝器	金偉達	上海
蒸發器	金偉達	上海
干燥器	丹弗斯	丹麥
膨脹閥	丹弗斯	丹麥
風輪	建煜	臺灣
