一、產品應用

振動測試就是激勵或沖擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗的應用范圍極為廣泛，從電路板、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品。

高天試驗設備公司能為您提供整個激振和測試方案，并根據國家和國際標準，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，為您證明產品的品質。

二、振動機選型公式及振動發生器結構圖

① 貴司提供的試驗條件；

② 試驗類型：Sine sweep； Random;

③ 頻響范圍：2-3000Hz

④ 公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2   F=M(kg) ×A(g)

四、設備配置說明

技術參數

設備性能介紹

振動臺體VG300-38

動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向?qū)颉ｋp軸承導向是一個獨特的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有優越的耐用性。

勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

臺體表面

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

臺體制冷：

采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

SA數字開關功率放大器

SA系列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術，

a.具有高穩定性及可靠性

b.符合歐盟“CE”標準要求

c.采用正弦倍頻脈寬調制技術，功率放大器信噪比高。

d.采用開關電源的工作原理，轉換效率高。

e.采用電子自動均流技術

f.安全性能好。

伺服保護系統

保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、臺體過位移、臺體溫度、外部連鎖等。

垂直擴展平臺

擴展平臺通常用來作為更大的安裝試件的平臺，可以是方形或者圓形或者用戶自定義。為了減少擴展平臺的動態特性影響，所有的擴展平臺必須通過建模分析其模態頻率，這些擴展平臺一般由鎂合金鑄造而成且附著阻尼材料。

光電自動對中系統

自動調整動圈位置，使之保持在平衡狀態。自動對中系統確保動圈在加載和卸載過程始終處于中心位置。

水平滑臺

水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。水平滑臺由滑板、連接頭、天然花崗巖平板、水平滑臺基座、獨立的油源所組成。

數字振動控制器介紹

振動控制器采用先進的分布式結構體系，閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的穩定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。

振動控制器特點：

a、高性能與可靠性

閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的可靠性和高精度。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

b、操作簡捷

基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向?qū)Ш蜏y(cè)試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。

c、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控制器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。

d、試驗安全性

控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試。

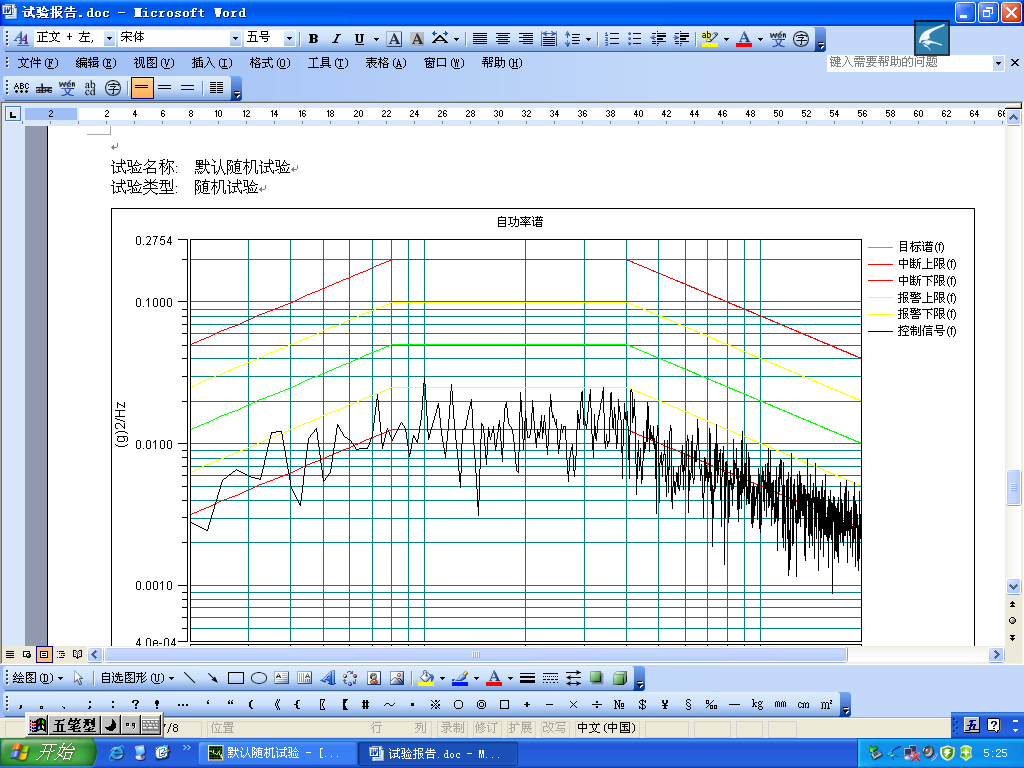

e、測試報告生成

支持一鍵快速生成word 格式或PDF 格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。

數字振動控制器功能說明：

隨機控制(Random)

根據用戶自定義的功率譜圖（由目標譜編輯器制定），隨機控制采用傳遞函數均衡方法，連續輸出高斯隨機信號，快速執行實時精確的多通道閉環控制，內置的自適應控制算法可對系統的非線性、共振頻率以及載荷變化做出迅速反應。

頻率范圍：0~4800Hz，可擴展到18750Hz

分辨率： 100，200，400，800，1600，3200譜線

控制功態范圍：>90dB

控制策略：?jiǎn)瓮ǖ揽刂啤⒓訖?quán)平均、最大值、最小值

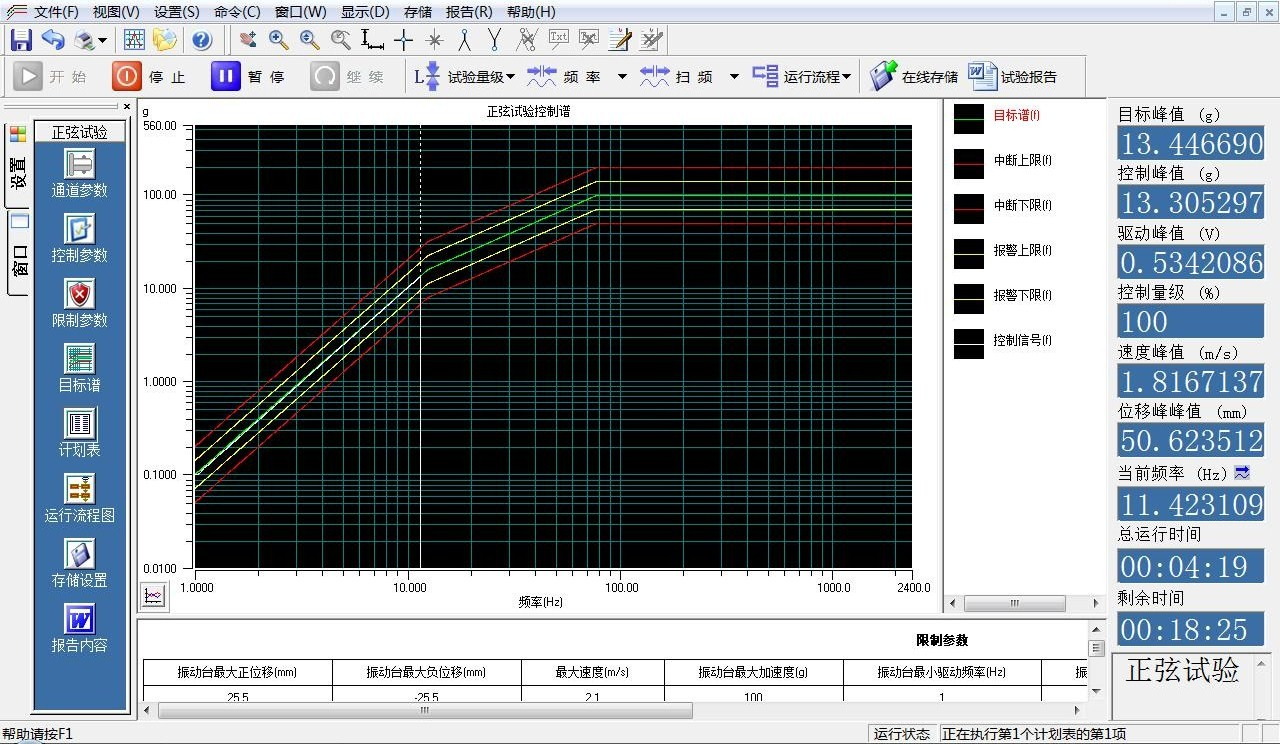

正弦控制(Sine)

Sine提供模擬質量的正弦和正弦掃頻信號，并對正弦波形幅值進行控制。可設置駐留量級、駐留頻率，并通過設置時間或正弦信號周期數來確定駐留持續時間。

頻率范圍：1Hz~5000Hz，可擴展至10000Hz

閉環時間：5ms

諧波失真度：<-100dB

掃頻模式：線性?huà)哳l0~6000 Hz/min

對數掃頻0~100 Oct/min

掃頻方向：向上、向下掃頻

掃頻持續時間：可設定為掃頻次數、時間

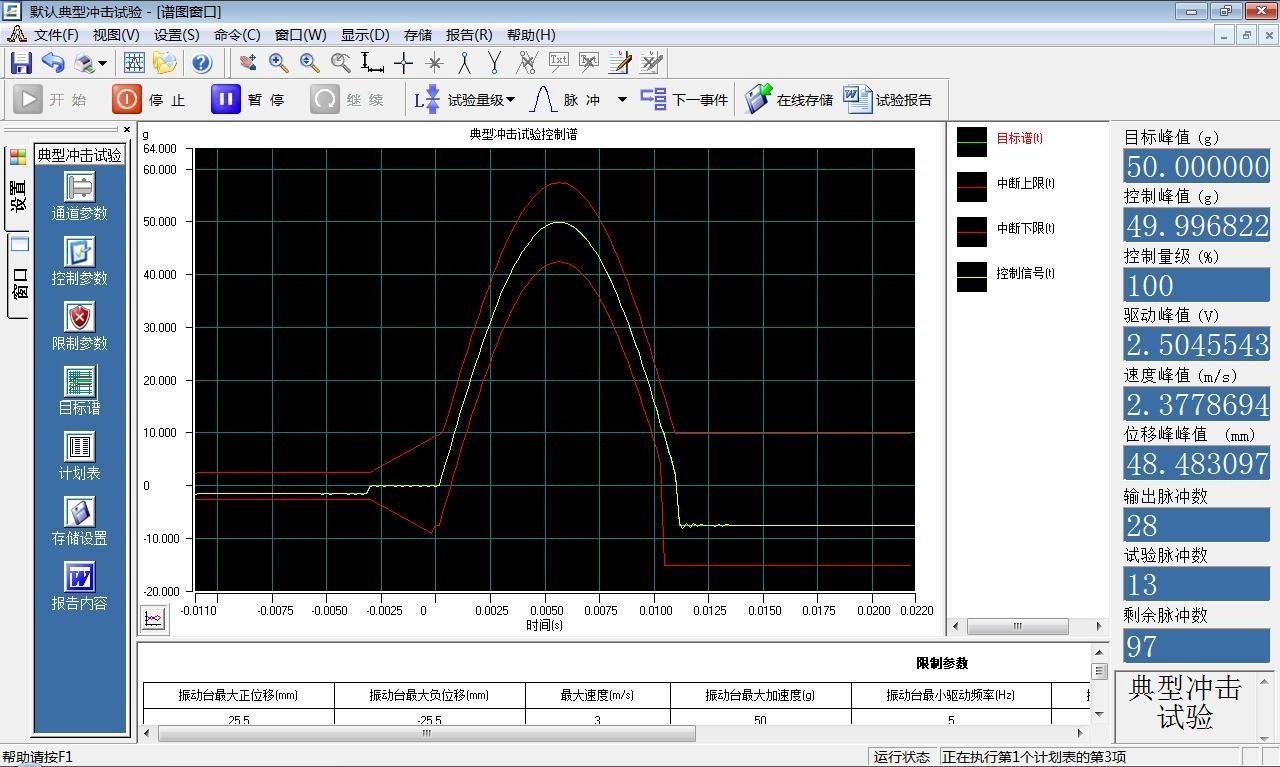

典型沖擊(Classical Shock)

采用傳遞函數均衡方法，支持半正弦、鐘形波、矩形波、梯形波、前峰鋸齒波、后峰鋸齒波、三角波。用戶也可根據需要輸入脈沖峰值。

脈沖持續時間從0.5到3,000mS

最大分析頻寬18750Hz

幀 大 小：最大16384

滿足標準：MIL-STD-810（美軍標）、ISO標準、用戶自定義中斷控制限值。
